Задержка Включения Реле На 555

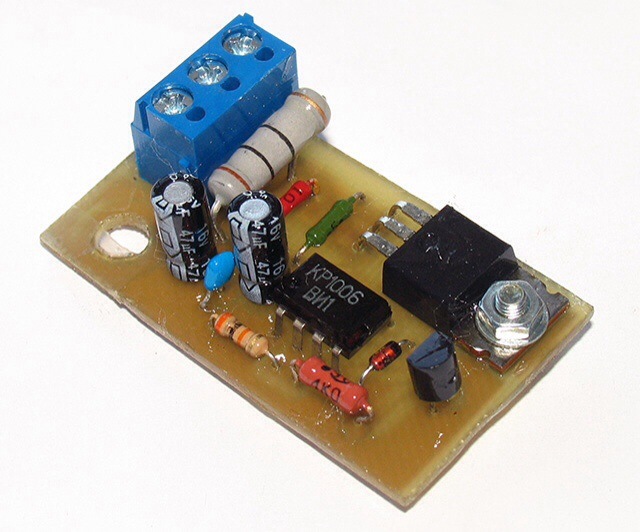

На рисунке показана схема простого реле времени на NE555. Узел задержки включения активирует реле через установленное время. Изначально схема работала на одном транзисторе и реле. Поэтому собрал таймер задержки включения реле на NE555 на 3 сек.

Хорошее реле времени можно сделать на микросхеме NE555. А вот еще интересует как реализовать реле с задержкой включения . Май Литл Пони Комиксы.

Как сделать реле времени своими руками: схема, видео, фото. С помощью электронных реле можно неплохо экономить дома, к примеру, возьмем свет в коридоре, кладовке или подъезде. Нажимая кнопку, мы включаем свет и через определенное время он отключается. Этого времени должно хватить на поиски предмета в коридоре, кладовке или попадание в квартиру. К тому же освещение без надобности не горит, по забывчивости оставленный включенным. В этой статье мы расскажем, как сделать реле времени своими руками, предоставив все необходимые схемы и инструкции.

Простейший вариант. Пример конструктора для самодельной сборки таймера задержки отключения: При желании есть возможность самостоятельно собрать реле времени по следующей схеме: Время задающим элементом является конденсатор С1, в стандартной комплектации КИТ набора 1. Ф/1. 6 В, время задержки составляет 1. Регулировка времени осуществляется резистором R1. Питание платы 1. 2 вольт.

Схемы реле времени с регулировкой интервала задержки, выполнены на. Схемы просты в сборке и построены на основе микросхемы LM555. 3 включение нагрузки происходит сразу при замыкании контактов SA1, . Схема даёт задержку включения напряжения на выходе микросхемы. Задержка задается резистором и конденсатором, в моем. Собираем простое Реле Времени на NE555, устройство полезное в быту.

Таймер на микросхеме NE555 (включения и выключения). Используем обычный транзистор, скажем КТ815 и реле. На интегральном таймере NE555 (отечественный аналог КР1006ВИ1) собран узел задержки включения реле. Узел задержки . Самоделка на таймере NE 555. Новые DC 12 В LED Дисплей цифровой таймер задержки реле Управление. Dh48s-2z 12VDC цифровой реле времени задержки включения 8 контакт.

Управление нагрузкой осуществляется через контакты. Плату можно не делать, собрать на макете. Для того, чтобы сделать реле времени, нам понадобятся такие детали: Правильно собранное устройство не нуждается в настройке и готово к работе.

Данное самодельное реле задержки времени было описано в журнале «Радиодело» 2. Самоделка на базе таймера NE 5. Другая схема электронного таймера для сборки своими руками, легка и доступна для повторения. Элементная база собрана на распространенной микросхеме интегрального таймера «NE 5. Данный прибор предназначен как для отключения, так и включения устройств, ниже представлена схема устройства: Сердцем устройства является специализированная микросхема, используемая в построении всевозможных электронных устройств, таймеров, генераторов сигнала и т.

Данная микросхема управляет нагрузкой через электромеханическое реле, которое можно задействовать как на включение, так и на выключение света. Управление таймером осуществляется двумя кнопками: старт и стоп. Для начала отсчета времени необходимо нажать на кнопку старт. Отключение и возврат устройства в первоначальное состояние осуществляется кнопкой стоп. Узлом, задающем интервал времени, является цепочка из переменного резистора R1 и электролитического конденсатора C1.

От их номинала зависит величина задержки включения реле времени. При данных номиналах элементов R1 и C1, диапазон времени может быть от 2 секунд до 3 минут. В качестве индикатора состояния работоспособности конструкции используется включенный параллельно катушке реле светодиод. Как и в предыдущей схеме, данная также требует внешнего питания, от источника постоянного тока 1. Для того чтобы сделать запуск реле при подаче на него питания, необходимо немного изменить схему, и вывод 4 микросхемы соединить с плюсовым проводом, вывод 7 отключить, а выводы 2 и 6 соединить вместе. Более наглядно о данной схеме можно узнать из видео: Реле на одном транзисторе. Для совсем ленивых можно использовать схему реле времени на одном транзисторе, КТ 9.

А, импортный аналог BD 8. Данное решение также основано на заряде конденсатора до напряжения питания, через потенциометр.

Изюминка схемы заключается в принудительном переключении и разряде емкости через резистор R2 и возвращении исходного начального положения тумблером S1. При подаче питания на устройство начинается заряжаться емкость электролита через резистор R1 и через R3, открывая тем самым ключ транзистор VT1. Когда емкость зарядится до состояния отключения VT1 обесточивается реле, тем самым отключая или включая нагрузку, в зависимости от назначения схемы и использования контактов.

Элементы таймера не критичны и могут иметь незначительный разброс в номиналах. Выдержка времени может отличаться и зависеть от температуры окружающей среды, а также от величины сетевого напряжения. На фото ниже предоставлен пример готовой самоделки: Теперь вы знаете, как сделать реле времени своими руками. Картотека Дидактических Игр В Старшей Группе По Экологии.

Надеемся, предоставленные инструкции пригодились вам и вы смогли собрать данную самоделку в домашних условиях! Будет интересно прочитать.
